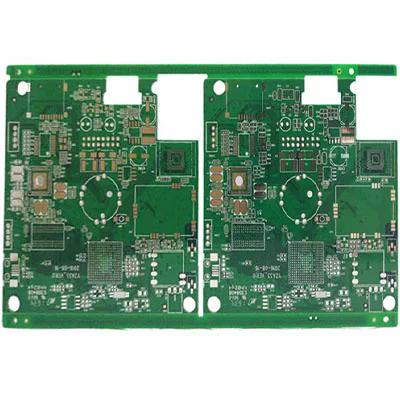

Co sprawia, że ​​PCB FR4 jest podstawą nowoczesnej elektroniki?

W szybko rozwijającej się branży elektronicznej,Płytka FR4(Płytka drukowana klasy 4 zmniejszająca palność) jest najczęściej stosowanym i niezawodnym materiałem bazowym do płytek drukowanych. Znane ze swojej doskonałej wytrzymałości mechanicznej, izolacji elektrycznej i odporności na wilgoć, płytki PCB FR4 stały się preferowanym wyborem w różnych gałęziach przemysłu, od telekomunikacji i motoryzacji po urządzenia medyczne i elektronikę użytkową.

Termin FR4 odnosi się do arkusza laminatu epoksydowego wzmocnionego włóknem szklanym stosowanego jako podłoże w produkcji płytek PCB. Zapewnia stabilność strukturalną, utrzymuje izolację pomiędzy warstwami przewodzącymi i obsługuje obwody elektroniczne o dużej gęstości bez degradacji. Połączenie tkaniny z włókna szklanego i spoiwa z żywicy epoksydowej zapewnia sztywność, zachowując jednocześnie lekkość i odporność na ciepło.

Co sprawia, że ​​PCB FR4 jest preferowanym materiałem?

Materiał FR4 odgrywa kluczową rolę w równoważeniu wydajności, opłacalności i możliwości produkcyjnej. Jego wszechstronność pozwala na zastosowanie go w jednowarstwowych, dwuwarstwowych i wielowarstwowych projektach PCB.

Kluczowe zalety PCB FR4:

1. Wysoka wytrzymałość dielektryczna:
   FR4 utrzymuje stabilną rezystancję izolacji pod wysokim napięciem, zapobiegając upływowi prądu.

2. Doskonała stabilność termiczna:
   Przy temperaturze zeszklenia (Tg) wynoszącej zazwyczaj od 130°C do 180°C, płytki PCB FR4 mogą pracować w środowiskach o wysokiej temperaturze.

3. Trwałość mechaniczna:
   Podstawa z włókna szklanego zapewnia sztywność i wytrzymałość mechaniczną, minimalizując odkształcenia podczas montażu lub pracy.

4. Opłacalność:
   W porównaniu do specjalistycznych materiałów, takich jak poliimid czy ceramika, FR4 oferuje idealną równowagę pomiędzy wydajnością i przystępnością cenową.

5. Odporność na wilgoć:
   Matryca z żywicy epoksydowej zapobiega wchłanianiu wody, dzięki czemu FR4 nadaje się do wilgotnych środowisk.

6. Odporność chemiczna:
   FR4 zachowuje integralność strukturalną i elektryczną nawet pod wpływem topników, środków czyszczących lub zanieczyszczeń środowiskowych.

Typowe parametry techniczne PCB FR4

Dlaczego FR4 PCB jest podstawą nowoczesnej elektroniki

W miarę jak urządzenia elektroniczne stają się mniejsze, szybsze i bardziej wydajne, wzrosło zapotrzebowanie na wysokowydajne materiały PCB. FR4 pozostaje standardem ze względu na możliwości adaptacji i kompatybilność z zaawansowanymi procesami produkcyjnymi, takimi jak technologia montażu powierzchniowego (SMT), poprzez wiercenie i układanie wielowarstwowe.

Zastosowania w różnych branżach:

• Elektronika użytkowa: Smartfony, laptopy i urządzenia do noszenia opierają się na płytkach drukowanych FR4 w celu uzyskania kompaktowych, lekkich obwodów.

• Motoryzacja: moduły sterujące silnika, systemy oświetlenia LED i urządzenia informacyjno-rozrywkowe wykorzystują FR4 o wysokiej Tg, aby wytrzymać wahania temperatury.

• Telekomunikacja: Substraty FR4 można znaleźć w routerach, stacjach bazowych i wzmacniaczach sygnału wymagających spójnej transmisji sygnału.

• Urządzenia medyczne: Urządzenia takie jak monitory EKG i pompy infuzyjne zależą od FR4 pod względem niezawodności i izolacji.

• Automatyka przemysłowa: Kontrolery, przekaźniki i robotyka wykorzystują płytki FR4 w celu zapewnienia stabilności w środowiskach o wysokich wibracjach.

Dlaczego inżynierowie wolą FR4:

• Równowaga wytrzymałości i elastyczności: Obsługuje zarówno sztywne, jak i elastyczne konfiguracje PCB.

• Kompatybilność z lutowaniem bezołowiowym: Idealny do produkcji zgodnej z RoHS.

• Doskonała integralność sygnału: Utrzymuje stałą impedancję dla szybkiej transmisji danych.

• Konfigurowalna grubość i liczba warstw: Dostępne od 0,2 mm do 3,2 mm i mogą pomieścić od 2 do 16+ warstw.

Pojawiające się trendy technologiczne:

Ewolucja obwodów o dużej prędkości i wysokiej częstotliwości przesuwa FR4 do nowych granic. Producenci opracowują obecnie zmodyfikowane materiały FR4 o niższych stałych dielektrycznych (Dk < 4,0) i lepszym rozpraszaniu ciepła. Dzięki temu postępowi FR4 nadaje się do komunikacji 5G, modułów IoT i samochodowych systemów radarowych.

Jak FR4 PCB wspiera przyszłe innowacje w elektronice

W miarę jak przemysł elektroniczny przechodzi na inteligentniejsze, mniejsze i bardziej zrównoważone projekty, następna generacja płytek PCB FR4 musi sprostać nowym wyzwaniom — zarządzaniu temperaturą, integralności sygnału i zgodności z wymogami ochrony środowiska.

Wysoka Tg FR4: dla wymagających środowisk

Materiały FR4 o wysokiej Tg (Tg ≥ 170°C) stały się niezbędne w zastosowaniach, w których występuje ciągłe działanie ciepła, takich jak wzmacniacze mocy, oświetlenie LED i systemy pojazdów elektrycznych. Wyższa temperatura zeszklenia zapewnia, że ​​płytka PCB zachowuje stabilność strukturalną nawet przy długotrwałym obciążeniu termicznym.

Niskostratny FR4: do obwodów wysokiej częstotliwości

Niskostratne materiały FR4 zostały zaprojektowane do zastosowań RF i mikrofalowych. Zmniejszają tłumienie sygnału i utrzymują kontrolę impedancji, dzięki czemu idealnie nadają się do anten 5G, komunikacji satelitarnej i centrów danych.

Ekologiczny FR4: w kierunku zrównoważonej elektroniki

Wraz ze wzrostem nacisku na odpowiedzialność za środowisko, bezhalogenowe materiały FR4 zyskują na popularności. Materiały te eliminują bromowane środki zmniejszające palność bez uszczerbku dla bezpieczeństwa pożarowego i wytrzymałości mechanicznej. Aby zmniejszyć ilość odpadów, producenci stosują również kompozyty z włókna szklanego nadające się do recyklingu.

Inteligentna integracja produkcji

Nowoczesna produkcja płytek PCB FR4 obejmuje automatyczną kontrolę optyczną (AOI), wiercenie laserowe i trasowanie CNC, zapewniając precyzję i spójność. W połączeniu z optymalizacją projektu opartą na sztucznej inteligencji i monitorowaniem jakości w oparciu o IoT, proces produkcji płytek PCB FR4 jest bardziej inteligentny i wydajny niż kiedykolwiek wcześniej.

Często zadawane pytania dotyczące płytki PCB FR4

P1: Jaka jest różnica pomiędzy standardowymi materiałami FR4 i materiałami FR4 o wysokiej Tg?
A1: Główna różnica polega na temperaturze zeszklenia (Tg). Standardowy FR4 ma zazwyczaj Tg około 130°C, dzięki czemu nadaje się do większości urządzeń elektronicznych. Wysoka Tg FR4 ma zakres temperatur od 170°C do 180°C i jest przeznaczona do środowisk o wysokiej temperaturze, takich jak elektronika samochodowa i moduły LED. Wysoka Tg FR4 wykazuje również lepszą stabilność mechaniczną i zmniejszone ryzyko rozwarstwienia podczas lutowania.

P2: Czy płytkę PCB FR4 można stosować w obwodach o wysokiej częstotliwości lub dużej prędkości?
A2: Chociaż standardowy FR4 nadaje się do projektów ogólnego przeznaczenia, może nie działać optymalnie w zastosowaniach o wysokiej częstotliwości powyżej 1 GHz ze względu na straty dielektryczne. Jednakże do takich zastosowań opracowano niskostratne warianty FR4 o obniżonych wartościach Dk i Df. Te ulepszone materiały pozwalają projektantom zachować integralność sygnału w szybkich systemach komunikacyjnych bez znacznego zwiększania kosztów.

Perspektywy przyszłości technologii PCB FR4

Globalny rynek PCB FR4 stale rośnie, napędzany rosnącym popytem na podłączone urządzenia, technologię pojazdów elektrycznych i inteligentną infrastrukturę. W miarę jak wielowarstwowe konstrukcje połączeń wzajemnych o dużej gęstości (HDI) stają się standardem, materiały FR4 ewoluują, aby zapewnić lepsze odprowadzanie ciepła, niższe straty dielektryczne i większą niezawodność.

W najbliższej przyszłości hybrydowe konstrukcje PCB — łączące FR4 z laminatami o wysokiej częstotliwości, takimi jak PTFE lub materiały Rogers — umożliwią opłacalne rozwiązania dla zastosowań z sygnałami mieszanymi i RF. Innowacje te zapewniają, że FR4 pozostanie aktualny nawet wtedy, gdy systemy elektroniczne osiągną niespotykany dotąd poziom złożoności.

Dlaczego PCB FR4 pozostaje standardem branżowym

Płytki PCB FR4 zyskały swoją reputację dzięki połączeniu niezawodności, wszechstronności i przystępności cenowej. Od smartfonów po satelity, FR4 nadal stanowi podstawę niezliczonych innowacji. Jego zdolność dostosowywania się do nowych technologii – od szybkich obwodów po produkcję przyjazną dla środowiska – gwarantuje, że FR4 pozostanie materiałem wybieranym przez wiele lat.

Jako zaufany producent,Viafulldostarcza wysokiej jakości płytki PCB FR4 zaprojektowane tak, aby spełniać różnorodne potrzeby klientów na całym świecie. Każda deska jest produkowana z precyzją, przy użyciu zaawansowanych materiałów i najnowocześniejszych procesów produkcyjnych, aby zapewnić wydajność i trwałość.

Inżynierom, projektantom i specjalistom ds. zaopatrzenia poszukującym niestandardowych rozwiązań PCB FR4 nasz zespół oferuje wiedzę techniczną, szybką realizację i kompleksowe wsparcie od prototypu po masową produkcję.

Skontaktuj się z namijuż dziś, aby odkryć, w jaki sposób rozwiązania PCB FR4 firmy Viafull mogą zasilać innowacje nowej generacji.
