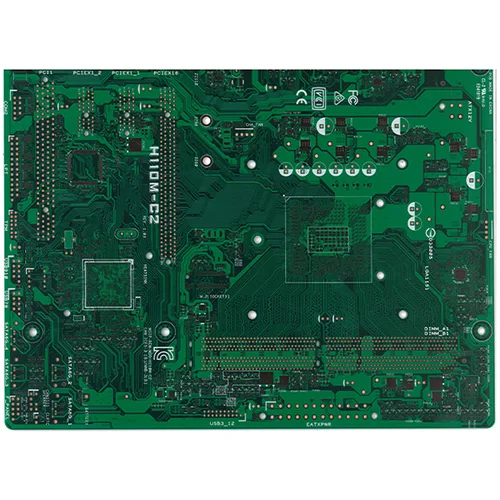

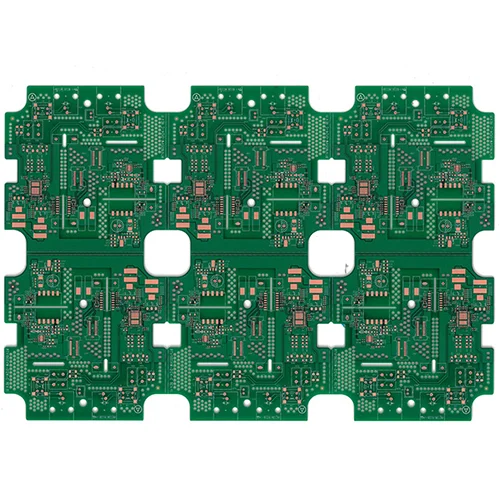

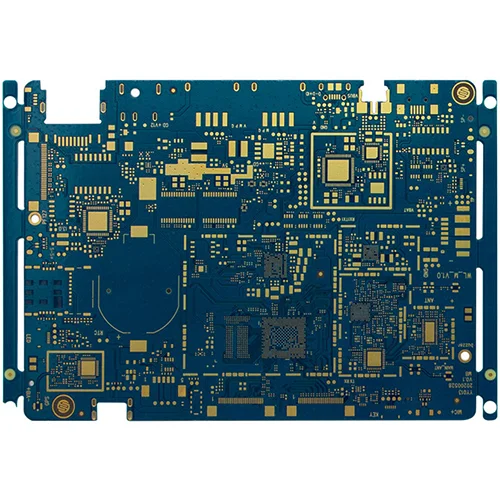

Board wielowarstwowy

Wielowarstwowe PCB są płytami obwodowymi o więcej niż dwóch warstwach. W przeciwieństwie do dwustronnych PCB, które mają tylko dwie warstwy materiału przewodzącego, wszystkie wielowarstwowe PCB muszą mieć co najmniej trzy warstwy materiału przewodzącego zakopane na środku materiału.

Jak sama nazwa wskazuje, wielowarstwowe PCB są kombinacją różnych warstw. Jednostronny PCB i dwustronne PCB łączą się, tworząc ten złożony zaprojektowany PCB. Wielowarstwowe PCB zwiększają liczbę warstw, a zatem obszar dostępny do routingu. Te płyty obwodów wykonuje się przez połączenie dwóch warstw PCB i oddzielenie ich z materiałem izolacyjnym, takim jak dielektryk.

Minimalna liczba przewodzących warstw między materiałem izolacyjnym wynosi trzy i w razie potrzeby możemy włączyć do stu warstw. Uważamy, że wielowarstwowe PCB za sztywne PCB, ponieważ elastyczne PCB wielowarstwowe są trudne do wyprodukowania. Większość naszych wspólnych wielowarstwowych PCB składa się z 4 do 8 warstw. Smartfony mogą zawierać do 12 warstw, aby uwzględnić złożoność aplikacji. Producenci preferują warstwy parzyste niż warstwy nieparzystych, ponieważ warstwy laminowania rozbijania nieparzystych sprawia, że ​​obwód jest zbyt złożony i problematyczny, a wysoki koszt jest również czynnikiem.

Wielowarstwowe PCB mają pewne zalety w stosunku do pojedynczych lub dwuwarstwowych PCB. Mają większą gęstość dla większej funkcjonalności, pojemności i prędkości. Oszczędność elektromagnetyczna jest łatwiejsza, jeśli samoloty mocy i uziemienia są prawidłowo umieszczone. Nie wymagają dużo okablowania, więc są lekkie. Zmniejszają rozmiar i pomagają zaoszczędzić miejsce. Są bardziej elastyczne niż inne rodzaje PCB.

Wielowarstwowe PCB mają wiele aplikacji. Należą do nich:

Komputery, odbiorniki światłowodowe, przechowywanie danych, transmisja sygnałowa, transmisja telefonu komórkowego, repeatery telefonów komórkowych, technologia GPS, kontrola przemysłowa, systemy satelitarne, urządzenia ręczne, urządzenia testowe, sprzęt rentgenowski, monitory serca, technologia skanowania kota, akceleratory atomowe, centralne systemy alarmów przeciwpożarowych, odbiorniki światłowodowe, systemy wykrywania nuklearne, sprzęt do wykrywania przestrzeni, etykietowanie pogody itp.

Jesteśmy profesjonalną fabryką montażu PCBA, Xin Jingfu obsługuje wielowarstwową działalność PCB, witamy o zamówieniach
