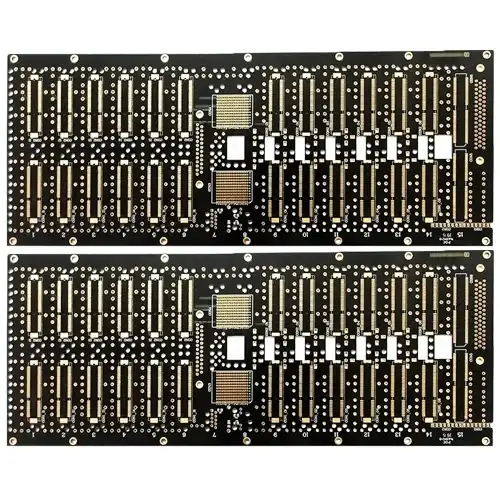

Rogers RT5870 Wysokiej częstotliwości płyty

RT/Duroid® 5870 i 5880 Szklane mikrofibry kompozytów PTFE są zaprojektowane do precyzyjnych zastosowań w obwodzie paski i obwodów mikropaskowych.

Mikrowfibry wzmacniające szkło są losowo zorientowane, aby zmaksymalizować korzyści płynące z wzmocnienia włókien w orientacji, która jest najbardziej cenna dla producenta obwodu i zastosowania obwodu końcowego.

Stała dielektryczna laminatów RT/Duroid 5870 i 5880 jest spójna od panelu do panelu i stała w szerokim zakresie częstotliwości. Ich niski współczynnik rozpraszania rozszerza zastosowanie RT/duroid 5870 i 5880 na pasmo KU i powyżej.

Laminaty RT/Duroid 5870 i 5880 są łatwo krojone, ścinane i obrabiane do kształtowania. Są odporne na wszystkie rozpuszczalniki i odczynniki, zarówno gorące, jak i zimne, i są zwykle używane do trawienia obwodów lub krawędzi płyty i otworów.

Kompozyty RT/Duroid 5870 i 5880 są zwykle dostarczane jako laminaty z od ¼ do 2 uncji/ft2 (8 do 70 mikronów) galwanizowanej miedzi po obu stronach i mogą być również ubrane za pomocą zwiniętej folii miedzianej dla bardziej krytycznych zastosowań elektrycznych. Można również określić okładzinę z aluminium, miedzi lub mosiądzu.

Podczas zamawiania laminatów RT/Duroid 5870 i 5880 należy określić grubość dielektryczną, tolerancję, zwiniętą lub elektrodepozowaną folię miedzianą i pożądaną masę folii miedzianej.

Arkusz danych
