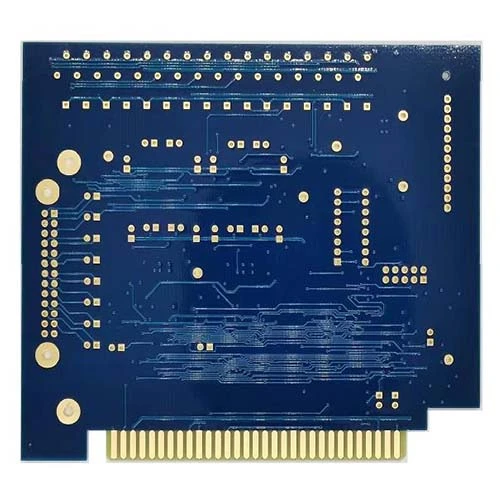

Boczna płytka obwodu złotego palca

Złoty palcem PCB to te ze złotymi podkładkami przypominającymi palec, często używane jako złącza krawędzi.

Chemiczne złote posiłki ma doskonałą lutowalność, ale proces osadzania chemicznego oznacza, że ​​jest zbyt miękki i cienki, aby wytrzymać wielokrotne zużycie. Złote poszycie jest grubsze i trudniejsze, dzięki czemu idealnie nadaje się do ponownego umieszczania styków złącza krawędzi PCB. Złote palce PCB zwykle muszą być fazowane przy złączu krawędzi, aby zapewnić łatwe wstawienie. Fazowanie można określić w szczegółach zamówienia, jeśli określono.

Złote palce to złote słupki, które widzisz na krawędzi łączącej drukowanej płyty drukowanej (PCB). Celem złotych palców jest podłączenie pomocniczych PCB do płyty głównej komputerowej. Złote palce PCB są również używane w różnych innych urządzeniach, które komunikują się za pomocą sygnałów cyfrowych, takich jak smartfony konsumenckie i inteligentne zegarki. Ponieważ stop ma doskonałą przewodność elektryczną, jest stosowany jako punkt połączenia na PCB.

Istnieją dwa rodzaje złota odpowiednie do procesu galwanizacji złotego palca PCB:

Elektryczna zanurzenie niklu Złoto (Enig): Złoto to jest bardziej opłacalne i łatwiejsze do lutowania niż galwaniczne złoto, ale jego miękki, cienki (zwykle 2-5U ”) kompozycja sprawia, że ​​Enig nie nadaje się do efektów zużycia w zakresie podłączania płyty drukowanej i nietopiącego. Galwistyczne złoto: złoto jest solidne (twarde) i grube (zwykle 30U”), więc jest to bardziej odpowiednie do szlifowania i nieuprawniania.

Złote palce umożliwiają komunikowanie się ze sobą różnych płyt obwodowych. Od zasilania do sprzętu sygnały muszą przejść między wieloma kontaktami, aby wykonać dane polecenie. Po naciśnięciu polecenia sygnał jest przekazywany między jedną lub więcej płytami przed odczytaniem. Na przykład, jeśli naciśniesz zdalne polecenie na urządzeniu mobilnym, sygnał jest wysyłany z urządzenia obsługującego PCB w dłoni do pobliskiej lub odległej maszyny, która z kolei odbiera sygnał przez własną płytkę obwodu. Proces posłania złotych palców obejmuje wiele drobiazgowych kroków. Zapewnia to, że każda płytka drukowana z linii produkcyjnej jest wyposażona w prawidłowy sprzęt, aby idealnie przeprowadzić sygnał. Standardy związane z procesem galwanizacji pomagają również zapewnić, że złote palce na każdej płycie drukowanej idealnie pasują do odpowiednich gniazd na danej płycie głównej. Aby upewnić się, że wszystkie te złote i gniazda pasują, każda płytka drukowana musi przejść serię kontroli i testów defektów. Jeśli złote splatanie na płytce obwodu nie jest wystarczająco gładkie lub nie przylega wystarczająco na powierzchnię, wyniki nie będą wystarczające do wydania komercyjnego. Aby złoty palec PCB zgromadził się, proces galwanizacji musi zostać przeprowadzony w kroku, w którym najpierw zakończono szczegóły wokół płytki drukowanej. Gdy palce muszą być podatne, nikiel jest nakładany do miedzi. Następnie wykończenie powierzchni jest stosowane ostatnie. Gdy wszystko jest gotowe, tablica jest sprawdzana pod szklanką powiększającą i testowana pod kątem przyczepności.

Podczas procesu galwanizacji złotego palca PCB należy zastosować pewne standardy, aby palce działały prawidłowo. Projekt samej płytki drukowanej musi również wziąć pod uwagę odpowiednią długość palca i obszar wymagany do wyrównania.

Niezależnie od celu lub wielkości samej płytki drukowanej, następujące zasady zawsze dotyczą projektowania złotego palca:

Plane przez otwór nie powinno być blisko złotego palca, złoty palec nie może mieć żadnego kontaktu z maską lutowniczą lub ekranem jedwabiu, a oba powinny być przechowywane w pewnej odległości, a złoty palec nie może być zawsze skierowany w środku płytki PCB (jeśli chcesz krawędzi), jeśli żadna z tych zasad nie będzie przestrzegana podczas PCB Złoty Palin Elemtroplowanie, proces elektroplacyjny PCB nie może być w stanie komunikować się z płytą matki. Lub PCB nie może być właściwie włożona do odpowiedniego szczeliny na płycie głównej. Złoto jest używane w palcach złączy na płytce drukowanej. Siła złota pozwala na wstawienie i wyrzucenie złotych palców setki razy bez zużycia kontaktów połączeń. Bez ochrony złota płyta drukowana może łatwo stracić połączenie po kilku zastosowaniach.

Możesz się zastanawiać, dlaczego złoto jest lepsze niż inne rodzaje metali. W końcu złoto jest jednym z najrzadszych i najdroższych elementów naturalnych. Czy nie byłoby bardziej opłacalne, aby opisać krawędzie połączenia PCB z miedzią lub niklem? Jednak wymagana funkcjonalność płytki drukowanej wymaga złota. Gdy PCB ewoluowały w ich nowoczesną formę, złoto określono jako najbardziej odpowiedni metal kontaktowy z powodu wielu czynników. Głównymi zaletami złota są przewodność i odporność na korozję stopu. Aby zwiększyć wytrzymałość, złoto stosowane na płytkach drukowanych jest często łączone z niklem lub kobaltem, co daje złoto większą odporność na zużycie w obliczu stałej aktywności PCB.
