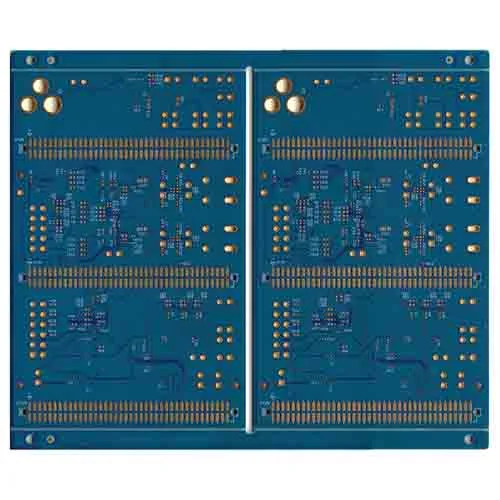

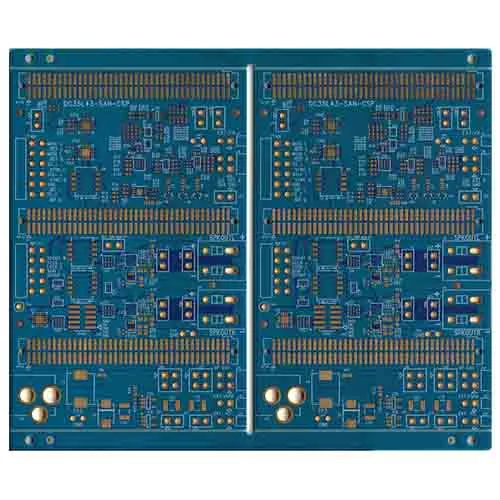

Dwanaście warstw PCB drugiego rzędu

Kryteria dobrego 12-warstwowego stosu PCB:

Viafull jest dwunastowcisowym producentem i dostawcą PCB drugiego rzędu w Chinach.

A. Preferowane są samoloty naziemne, ponieważ są w stanie kierować sygnałami w konfiguracji mikropasku.

B. 12-warstwowa PCB oparta na płaszczyźnie uziemienia ma niską impedancję uziemienia i niski hałas.

C. Pośrednie warstwy między warstwami służą jako routing sygnałów szybkich. Warstwy sygnałowe muszą być ściśle ułożone w stosy nawet w sąsiednich płaszczyznach.

D. Należy umieścić warstwy płaskie i warstwy sygnałowe w sąsiednich warstwach.

E. Duże samoloty i samoloty energetyczne są ściśle połączone.

Nasz zespół ekspertów koncentruje się na następujących punktach przy wyborze 12-warstwowego stosu:

Warstwy sygnałowe powinny zawsze być przylegające do samolotów

Samoloty zasilania mogą być używane jako ścieżki powrotne dla sygnałów

Warstwy sygnału powinny być ściśle sprzężone z ich sąsiednimi samolotami

Określ część powrotu sygnału
