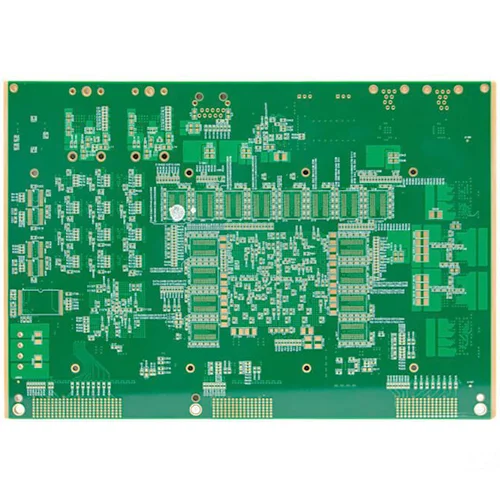

24-warstwowa wysoka gęstość PCB

Co to jest 24-warstwowa płytka drukowana?

Wysokiej jakości 24-warstwowy wysokowydajny PCB o dużej gęstości jest oferowany przez chińskiego producenta Viafull. Kup 24-warstwowy wysokowydajny płytka PCB o dużej gęstości, która jest wysokiej jakości bezpośrednio z niską ceną. 24-warstwowa płytka drukowana to zaawansowana płyta wielowarstwowa z 24 warstwami miedzi. PCB zawiera warstwę sygnałową, warstwę uziemienia i warstwę zasilania. Ponadto ta płytka PCB składa się z jedwabnego ekranu, maski lutu itp. 24-warstwowa płytka drukowana ma grubość około 5 mm. Zapewnia stabilność wymiarową ze względu na liczbę warstw w niej.

Producent skutecznie układa warstwę uziemienia i warstwę sygnału. Pomaga to zapewnić, że PCB jest kompatybilna z aplikacjami HDI. Te zastosowania są połączeniami o wysokiej gęstości. Materiały zastosowane w 24-warstwowym PCB zapewniają niską stałą dielektryczną. Ponadto materiał dielektryczny zastosowany w tej zaawansowanej płycie wielowarstwowej jest cienki. Pomaga to w tworzeniu ścisłego sprzężenia między warstwami.

Materiały z 24-warstwowych PCB

24-warstwowa PCB zawiera różne materiały w procesie produkcyjnym. Wykorzystuje materiały takie jak folia miedzi, FR4, CEM3 i żywica epoksydowa. W tym płytce PCB producent laminuje ze sobą folia miedzi i szklaną żywicę włókna. FR4 to materiał PCB, który zapewnia wystarczającą sztywność w elektronice. Zapewnia wystarczającą temperaturę przejścia szkła.

Ponadto materiał ma doskonałą odporność na wilgoć. Oznacza to, że PCB zawierające FR4 mogą wytrzymać wysokie temperatury. Ponadto materiał ten ma odpowiednią siłę dielektryczną.

Maska jedwabnikowa, FR4 i lutownicza to materiały podstawowe 24 -warstwowych PCB. Temperatura przejścia o wysokiej szkła jest ważną cechą 24 -warstwowych PCB.

Inne materiały stosowane w 24 -warstwowym produkcji PCB obejmują folię miedzianą i prepreg. 24 -warstwowe PCB mogą mieć różne grubości miedzi. Grubość miedzi i liczba warstw pomagają jej przeprowadzić wysokie obciążenia prądu.

Co to jest 24 -warstwowy stackup PCB?

24 -warstwowy układ PCB to układ górnych warstw na płytce obwodu. W wielowarstwowej płytce drukowanej istnieje kilka sposobów umieszczania warstw miedzi na planszy. Producenci rozważają kilka ważnych czynników przed zorganizowaniem wielowarstwowego stosu.

W 24 -warstwowym stosie znajdują się warstwy routingu, warstwy uziemienia i warstwy zasilania. Warstwy routingu mogą być warstwy górne, środkowe lub dolne. W warstwach podłoża i energii są bardzo ważne w tym stosie.

Warstwy routingu tworzą połączenia między komponentami. Producenci mogą umieścić warstwę okablowania na dole, górne lub środkowe warstwy. Zależy to od wymagań dotyczących aplikacji zarządu. Routing sygnałowy jest kluczową częścią płyty wielowarstwowej. Struktura Stackup 24-warstwowego PCB określa jej funkcjonalność. Dobrze zrównoważony stos stanie się routing sygnału w PCB.

24-warstwowa produkcja PCB

Produkcja 24-warstwowego PCB obejmuje pewne procesy. Ponieważ ta płytka PCB ma dziesięć warstw materiału przewodzącego, jego produkcja jest złożona. Producenci laminują warstwy rdzenia i prepreg pod wysokim ciśnieniem i wysokiej temperatury.

Podczas tego procesu producenci upewniają się, że między warstwami PCB nie ma powietrza. Zapewniają również, że klej, który zabezpiecza warstwy, rozpływa się prawidłowo. 24-warstwowe PCB składa się z różnych materiałów. Rdzeń i prepreg to podobne materiały. Jednak prepreg jest bardziej plastyczny niż rdzeń. Dzieje się tak, ponieważ nie jest w pełni wyleczony. Gdy producenci stosują wysokie temperatury do stosu, prepreg topi się. Warstwy są następnie połączone ze sobą. Po chłodzeniu wynikiem jest solidna 24-warstwowa tablica. Producenci nakładają maskę lutowniczą na płytę wielowarstwową. Rolą maski lutowniczej jest zapobieganie zwędzeniu śladów. Wewnętrzne warstwy tablicy wielowarstwowej obejmują włókno szklane i rdzeń epoksydowy, a prepreg laminuje te warstwy razem. Producenci układają wewnętrzne warstwy, aby upewnić się, że warstwy są wyrównane.

Proces produkcyjny 24-warstwowego PCB jest krótko opisany w następujący sposób:

Obrazowanie i trawienie warstwy wewnętrznej

Laminowanie warstwy wewnętrznej

Tablica wiertnicza

Obrazowanie warstwy zewnętrznej

Poszycie i trawienie

Zewnętrzna warstwa trawienie

Maska lutownicza

Drukowanie ekranu

Testowanie

Zalety 24-warstwowej PCB

Ta PCB pomaga zwiększyć funkcjonalność urządzeń elektronicznych. 24-warstwowa tablica ma wielkie zalety wymagane dla projektu. Niektóre z tych zalet to:

Kompaktowa konstrukcja

24-warstwowe PCB obsługuje kompaktową konstrukcję. Warstwa uziemienia i warstwa sygnału PCB pokrywają się ze sobą. Ta płyta jest idealna dla małych urządzeń, takich jak laptopy, telefony komórkowe itp. Urządzenia elektroniczne stają się coraz mniejsze i bardziej złożone. 24-warstwowa płytka drukowana jest idealna dla urządzeń złożonych i miniaturowych.

Odpowiednie dla różnych temperatur

24-warstwowa płytka drukowana może działać w różnych temperaturach. Ta PCB została zaprojektowana do pracy w różnych temperaturach. 24-warstwowa płyta jest idealna do zastosowań o wysokiej wydajności i wysokiej klasy.

Wysokie przewodzenie prądu

Kolejną ważną zaletą tego typu PCB jest możliwość przenoszenia wysokich obciążeń prądu. PCB jest dostępna o różnych grubościach miedzi. Może wytrzymać dużą moc.

Wysoka funkcjonalność

24-warstwowe PCB są bardzo praktyczne. Dlatego są szeroko stosowane w projektach wzajemnych powiązań o dużej gęstości i wysokiej mocy. Ponadto PCB również poprawiają wydajność projektów szybkich.
