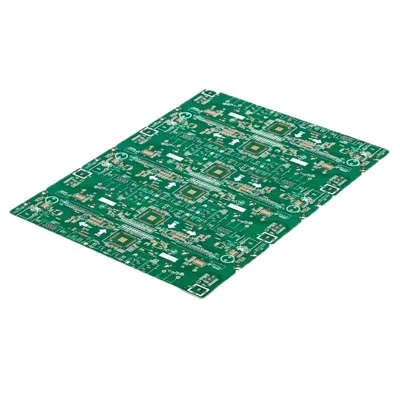

FR4 Elektroniczna kontrola impedancji PCB

Pięć czynników wpływających na impedancję

Po pierwsze: grubość dielektryczna. Zwiększenie grubości dielektrycznej może zwiększyć impedancję, a zmniejszenie grubości dielektrycznej może zmniejszyć impedancję; Różne częściowo-stały tabletki mają różną zawartość kleju i grubość. Nacasowana grubość jest związana z płaskością kruszarki i programem płyty prasowej; W przypadku każdego rodzaju zastosowanej płyty należy obliczyć grubość warstwy dielektrycznej, którą można wytworzyć, co sprzyja obliczeniom projektowym. Tolerancja pleśni próbna jest kluczem do kontroli grubości dielektrycznej.

Po drugie: szerokość linii. Zwiększenie szerokości linii może zmniejszyć impedancję, a zmniejszenie szerokości linii może zwiększyć impedancję. Wymagania kontrolne szerokości linii mogą lepiej spełniać lukę wymagań kontroli impedancji w ramach tolerancji +/- 10%. Różnica nie może przekroczyć 10%. Szerokość jest kontrolowana głównie przez kontrolę trawienia. Aby zapewnić szerokość linii, film inżynierski jest kompensowany zgodnie z trawieniem po stronie trawienia, błędem rysowania fotograficznego i błędem transferu graficznego w celu spełnienia wymagań dotyczących szerokości linii.

Po trzecie: grubość miedzi. Zmniejszenie grubości linii może zwiększyć impedancję, a zwiększenie grubości linii może zmniejszyć impedancję; Szerokość linii można kontrolować za pomocą graficznej kontroli galwanizacji lub za pomocą folii miedzi o odpowiedniej grubości. Kontrola grubości miedzi wymaga jednolitej kontroli. Dodano bloki krwawienia drobnych linii i linii izolacyjnych, aby zapobiec nierównomiernej grubości miedzi na linii, co wpływa na nierównomierny rozkład impedancji na rozkład miedzi na powierzchniach CS i SS. Zarząd jest przekazywany na tablicy, aby osiągnąć cel dwu- grubości miedzi.

Po czwarte: stała dielektryczna. Poprawa stałej dielektrycznej może zmniejszyć impedancję, a zmniejszenie stałej dielektrycznej może zwiększyć impedancję. Stała dielektryczna jest kontrolowana głównie przez materiał. Różne tablice mają różne stałe dielektryczne. Jest to związane z zastosowanym materiałem żywicy: płyta FR4, stała dielektryczna wynosi 3,9-4. 5, co wzrośnie wraz ze wzrostem częstotliwości użytkowania. 3. 9 Wartość impedancji jest wymagana do uzyskania wysokiej transmisji sygnału, aby mogła istnieć niska stała dielektryczna.

Po piąte: Grubość spawania, spawanie drukowane zmniejszy impedancję zewnętrzną. Ogólnie rzecz biorąc, spawanie drukowane może zmniejszyć jednokierunkowane 2 ome i różnicowe 8 omów. 2 razy wartość upuszczania drukowania jest dwa razy więcej niż. Po wydrukowaniu więcej niż 3 razy wartość impedancji nie zmienia się już.
