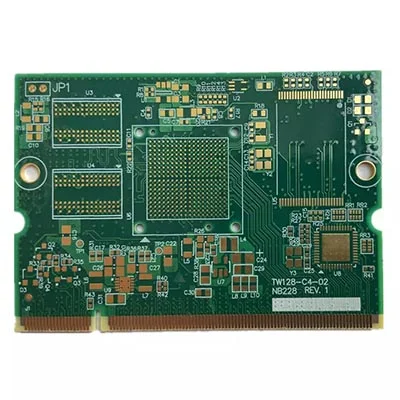

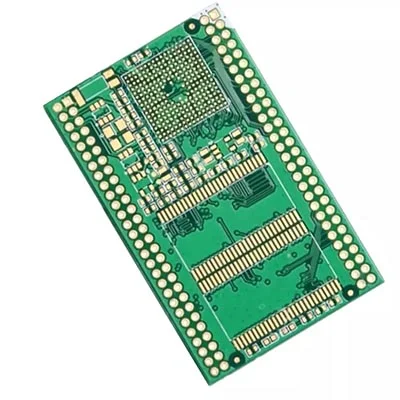

Kontroluj płytkę PCB kontrolowaną przez wielowarstwę

Kontrola impedancji PCB

Witamy w zakupie tablicy PCB kontrolowanej przez wielowarstwę z naszej fabryki w dowolnym momencie. Zapewnimy Ci fabryczne ceny rabatowe dla naszych produktów. Viafull jest producentem i dostawcą PCB w Chinach kontrolowanej przez wielowarstwową impedancję. Istnieją różne transmisje sygnałowe w przewodach na płytce drukowanej. Gdy szybkość transmisji wzrośnie, częstotliwość musi wzrosnąć. Jeśli impedancja samej linii zmienia się z powodu korozji, grubości stosu i różnych szerokości linii, wystąpi zniekształcenie sygnału. Dlatego przewodniki na szybkich płyt obwodowych powinny być kontrolowane w określonym zakresie, który nazywa się „kontrolem impedancji”.

Czynnikami wpływającymi na impedancję linii PCB to szerokość drutu miedzianego, grubość drutu miedzianego, stała dielektryczna pożywki, grubość pożywki, grubość podkładki, ścieżka drutu uziemionego i okablowanie wokół linii. Dlatego, gdy projektujemy PCB, musimy kontrolować impedancję routingu na płycie, aby uniknąć zakłóceń elektromagnetycznych, takich jak odbicie sygnału i integralność sygnału w jak największym stopniu, aby zapewnić faktyczne zastosowanie płyty PCB.

Arkusz danych
