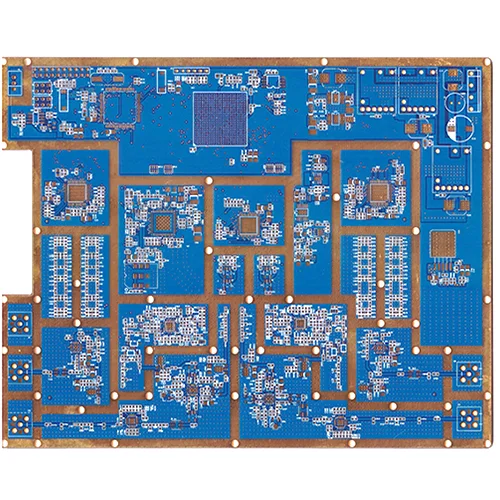

Hybrydowa PCB wysokiej częstotliwości

Gdzie są używane płyty miksowe o wysokiej częstotliwości?

Odbiorniki satelitarne, anteny stacji bazowej, transmisja mikrofalowa, telefony samochodowe, globalne systemy pozycjonowania, komunikacja satelitarna, złącza sprzętu komunikacyjnego, odbiorniki, oscylatory sygnałowe, sieci urządzeń domowych, komputery obliczeniowe, oscyloskopy, instrumenty testowe IC itp., Komunikacja o wysokim poziomie. Komunikacja częstotliwości pośredniej, szybka transmisja, wysoka poufność, wysoka jakość transmisji, przetwarzanie wysokiej pojemności pamięci oraz inne pola komunikacyjne i komputerowe wymagają wysokiej częstotliwościowych płyt do drukowania mikrofal.

Mikrofalowa metoda i charakterystyka układania pCB o wysokiej częstotliwości

1. Hybrydowa struktura laminowania głębokości kompozytowej z wysokiej częstotliwości, hybrydowa PCB o wysokiej częstotliwości zawiera warstwę miedzi L1 (arkusz wysokiej częstotliwości), warstwa miedzi L2 (arkusz PP), warstwa miedzi L3 (substrat żywicy epoksydowej), warstwa miedzi L4 w sekwencji; Warstwy miedzi L2, L3, L4 są wyposażone w szczeliny o tym samym rozmiarze w tej samej pozycji; Warstwa miedzi L4 jest ułożona z trzy w jednym materiale buforowym od wewnątrz na zewnątrz, a płytki stalowe i papier kropli są układane z zewnątrz na zewnątrz; Płytki aluminiowe, stalowe płyty i papier kropli są układane na warstwie miedzi L1 od wewnątrz na zewnątrz.

2

3. Zgodnie z pierwszą cechą laminowana struktura mieszanej głębokości kontrolowanej płyty o wysokiej częstotliwości mieszanej płyty niniejszego wynalazku charakteryzuje się tym, że arkusz o wysokiej częstotliwości jest arkuszem politetrafluoroetylenu.

Charakterystyka ekspansji i skurczu hybrydowej płyty kompozytowej PCB o wysokiej częstotliwości różnią się od charakteru zwykłego podłoża żywicy epoksydowej, więc wypaczanie i skurcz płyty są trudne do kontrolowania, a metoda przetwarzania najpierw rowkowania, a następnie nacisku spowoduje, że metalowe mecze płyty. Trzy w jednym materiale buforowym jest ustawione po jednej stronie rowka, a materiał buforowy można wypełnić w otworze rowkowym podczas naciskania, aby uniknąć problemu wgnieceń. Ciśnienie buforu papierowego Kraft jest ustawiane po obu stronach kartonu, aby równomiernie zrównoważyć transfer ciepła, a stalowa płyta jest ustawiona w celu zapewnienia jednolitego przewodzenia ciepła podczas prasowania, aby naciskanie było płaskie, a ciepło i ciśnienie podczas procesu prasowania są zrównoważone, aby lepiej kontrolować krzywiznę i ekspansję płyty.

Wraz z szybkim rozwojem technologii komunikacyjnej 5G, wymagania dotyczące wyższych częstotliwości są przedstawione w zakresie sprzętu komunikacyjnego. Na rynku istnieje wiele hybrydowych PCB o wysokiej częstotliwości mikrofalowej. Technologia produkcyjna tych hybrydowych PCB o wysokiej częstotliwości mikrofalowej stawia również wyższe wymagania. Od ponad 10 lat jesteśmy specjalizowani w zakresie przetwarzania IPCB i możemy zapewnić wielowarstwowe usługi produkcyjne hybrydowe PCB. Mamy cały sprzęt wymagany do całego procesu produkcji hybrydowej PCB wielowarstwowej, są zgodne z międzynarodowym standardowym systemem zarządzania ISO9001-2000, i przeszliśmy certyfikat systemu IATF16949 i ISO 14001. Jego produkty przeszły certyfikat UL i są zgodne ze standardami IPC-A-600G i IPC-6012A. Możemy zapewnić wysokiej jakości, wysoką i wysokiej jakości mikrofalowości hybrydowe próbki PCB o wysokiej częstotliwości i usługi wsadowe.
