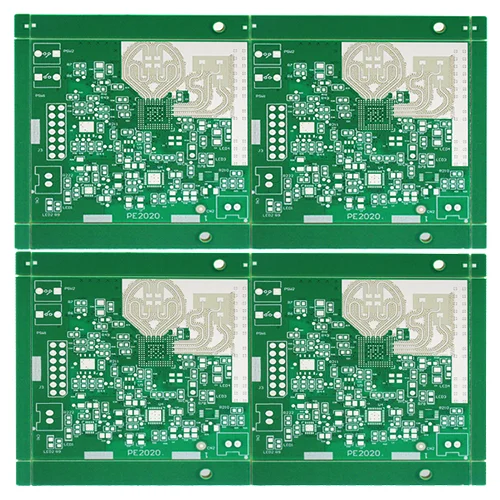

Hybrydowa płyta PCB o wysokiej częstotliwości

Hybrydowa PCB jest powszechnie stosowana w produktach serii mikrofalowych RF

Znajdź ogromny wybór hybrydowej płyty PCB o wysokiej częstotliwości z Chin w Vifull. Zapewnij profesjonalną usługę posprzedażną i odpowiednią cenę, nie mogę się doczekać współpracy. Wraz z szybkim rozwojem technologii komunikacji elektronicznej w celu uzyskania szybkiej i wysokiej jakości transmisji sygnału, coraz więcej mikrofalowych PCB częstotliwości radiowej jest stosowanych w urządzeniach komunikacyjnych. Materiały dielektryczne stosowane w hybrydowych płytach obwodów o wysokiej częstotliwości mają doskonałe właściwości elektryczne i dobrą stabilność chemiczną, które objawiają się głównie w następujących czterech aspektach.

1. Hybrydowa PCB ma charakterystykę niskiej utraty transmisji sygnału, czasu opóźnienia krótkiego transmisji i zniekształceń transmisji niskiego sygnału.

2. Doskonałe właściwości dielektryczne (głównie odnoszą się do niskiej względnej stałej dielektrycznej DK, niskiego współczynnika straty dielektrycznej DF). Ponadto właściwości dielektryczne (DK, DF) pozostają stabilne przy zmianach środowiskowych, takich jak częstotliwość, wilgotność i temperatura.

3. Precyzja charakterystyczna kontrola impedancji.

4. Hybrydowa PCB ma doskonałą odporność na ciepło (TG), zdolność do przetwarzania i zdolność adaptacyjną.

Hybrydowe PCB o wysokiej częstotliwości mikrofalowej są szeroko stosowane w urządzeniach komunikacyjnych, takich jak anteny bezprzewodowe, stacja bazowa odbierająca anteny, wzmacniacze energetyczne, systemy radarowe, systemy nawigacyjne itp.

Na podstawie jednego lub większej liczby czynników, takich jak oszczędzanie kosztów, poprawa wytrzymałości na zginanie i kontrolowanie zakłóceń elektromagnetycznych, konstrukcja laminowania o wysokiej częstotliwości musi wykorzystywać prepreg o wysokiej częstotliwości z niskim przepływem żywicy i podłożem FR-4 z gładką powierzchnią dielektryczną. Laminat kompozytowy o wysokiej częstotliwości. W takim przypadku istnieje duże ryzyko kontroli przyczepności produktu podczas procesu prasowania.

Mikrofalowa metoda i charakterystyka układania pCB o wysokiej częstotliwości

1. Hybrydowa struktura laminowania głębokości kompozytowej z wysokiej częstotliwości, hybrydowa PCB o wysokiej częstotliwości zawiera warstwę miedzi L1 (arkusz wysokiej częstotliwości), warstwa miedzi L2 (arkusz PP), warstwa miedzi L3 (substrat żywicy epoksydowej), warstwa miedzi L4 w sekwencji; Warstwy miedzi L2, L3, L4 są wyposażone w szczeliny o tym samym rozmiarze w tej samej pozycji; Warstwa miedzi L4 jest ułożona z trzy w jednym materiale buforowym od wewnątrz na zewnątrz, a stalowa płyta i papier kropla jest układany z zewnątrz na zewnątrz; Płyta aluminiowa, stalowa płyta i papier kropli są układane na warstwie miedzi L1 od wewnątrz na zewnątrz.

2

3. Zgodnie z pierwszą cechą laminowana struktura płyty o wysokiej częstotliwości kontrolowanej głębokiej płyty hybrydowej niniejszego wynalazku charakteryzuje się tym, że arkusz o wysokiej częstotliwości jest płytą politetrafluoroetylenu.

Charakterystyka ekspansji i skurczu hybrydowej płyty PCB o wysokiej częstotliwości różni się od charakteru zwykłego podłoża żywicy epoksydowej, więc wypaczenie i skurcz płyty są trudne do kontrolowania, a metoda przetwarzania najpierw rowkowania, a następnie nacisku spowoduje problem metalowych wkładów na planszy. Trzy w jednym materiale buforowym jest ustawione po jednej stronie rowka, a materiał buforowy można wypełnić w otworze rowkowym podczas naciskania, aby uniknąć problemu wgnieceń. Ciśnienie buforu papierowego Kraft jest ustawiane po obu stronach kartonu, aby równomiernie zrównoważyć transfer ciepła, a stalowa płyta jest ustawiona w celu zapewnienia jednolitego przewodzenia ciepła podczas prasowania, aby naciskanie było płaskie, a ciepło i ciśnienie podczas procesu prasowania są zrównoważone, aby lepiej kontrolować krzywiznę i ekspansję płyty.

Wraz z szybkim rozwojem technologii komunikacyjnej 5G, wymagania dotyczące wyższych częstotliwości są przedstawione w zakresie sprzętu komunikacyjnego. Na rynku istnieje wiele hybrydowych PCB o wysokiej częstotliwości mikrofalowej. Technologia produkcyjna tych hybrydowych PCB o wysokiej częstotliwości mikrofalowej stawia również wyższe wymagania. Od ponad 10 lat jesteśmy specjalizowani w zakresie przetwarzania IPCB i możemy zapewnić wielowarstwowe usługi produkcyjne hybrydowe PCB. Mamy cały sprzęt wymagany do całego procesu produkcji hybrydowej PCB wielowarstwowej, są zgodne z międzynarodowym standardowym systemem zarządzania ISO9001-2000, i przeszliśmy certyfikat systemu IATF16949 i ISO 14001. Nasze produkty przeszły certyfikat UL i są zgodne ze standardami IPC-A-600G i IPC-6012A. Możemy zapewnić wysokiej jakości, wysoką i wysokiej jakości mikrofalowości hybrydowe próbki PCB o wysokiej częstotliwości i usługi wsadowe.
